排泥閥介紹
您是不是在找"排泥閥"標準,尺寸,作用,原理嗎?這里有我們?yōu)槟x的排泥閥型號、排泥閥規格、排泥閥結構圖、排泥閥特點等, 盡我們所能滿足您所需求的產品! 您正在瀏覽:排泥閥 售前、售中、售后，前澤金質服始終在您的身邊！誠信服務,質爭八方,有了前澤閥門,流體控制盡在掌握之中...
排泥閥工作原理

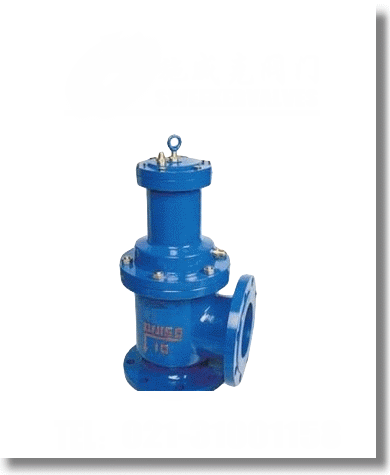

排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。排泥閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。
排泥閥是一種由液壓源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。
排泥閥又名蓋閥，常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
排泥閥一般有以下結構特點

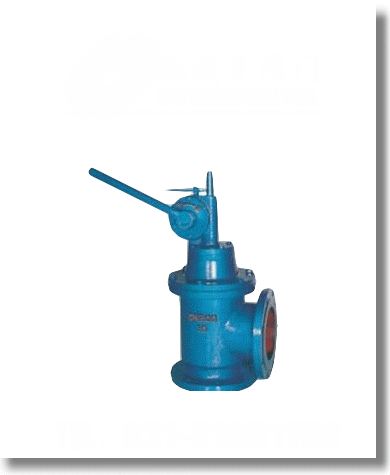

閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力?。宦輻U及密封面采用錫青銅，耐腐、耐磨。可與手電兩用啟閉機配套使用進行微機控制。

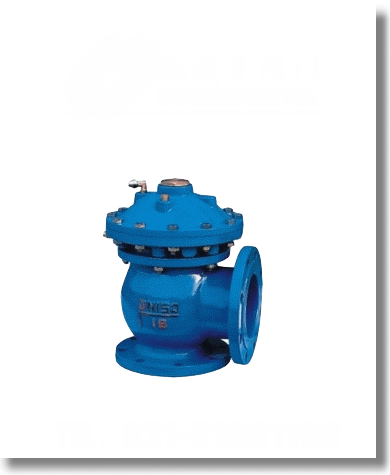

膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損。排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。
液壓缸的活塞密封件為L(zhǎng)型皮碗。閥瓣與閥座為軟密封。排泥閥采用液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。
排泥閥安裝須知 故障及排除方法
排泥閥的安裝應考慮有排除管內沉積物及檢修時放空污物的場所，排泥閥應安裝在原管線的最低點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。
因排泥閥的支管可能在主管的左側排放也可能在主管的右側排放，所以，在為用戶簽定加工排泥閥的合同時，要特別注意排放方向，即主管道承口的朝向。
排泥閥工作原理
|
閥體部分
|
型號
|
H742X-10
|
H742X-16
|
|
|
公稱壓力（MPa）
|
1.0
|
1.6
|
||
|
試驗壓力
|
密封（MPa）
|
1.1
|
1.76
|
|
|
強度（MPa）
|
1.5
|
2.4
|
||
|
適用介質
|
水
|
|||
|
溫度（°C）
|
<80
|
|||
|
驅動部分
|
驅動介質
|
滴水（使用壓縮空氣，訂貨時注明）
|
||
|
驅動壓力（MPa）
|
0.3—1.0
|
|||
|
介質溫度（°C）
|
<50
|
|||
|
控制部分
|
控制器輸入電壓（V）
|
Ac220
|
||
|
電磁閥線圈電壓（V）
|
Ac220
|
|||
|
電磁閥線圈功力（W）
|
10—15
|
|||
排泥閥是一種由液壓源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。
排泥閥又名蓋閥，常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
排泥閥一般有以下結構特點
閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力?。宦輻U及密封面采用錫青銅，耐腐、耐磨。可與手電兩用啟閉機配套使用進行微機控制。
膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損。排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。
液壓缸的活塞密封件為L(zhǎng)型皮碗。閥瓣與閥座為軟密封。排泥閥采用液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。
排泥閥安裝須知 故障及排除方法
|
故障現象
|
檢查內容
|
處理方法
|
|
閥門不能正常啟閉
|
1、電磁換向閥的輸入電壓是否正常。
|
按說明書要求輸入電壓
|
|
2、接插是否完好，接管有無泄漏，管路是否接錯。
|
糾正接管泄漏問題按說明書要求接好管路
|
|
|
3、密封件有無破損，驅動壓力是否正常
|
更換密封件，調試壓力
|
因排泥閥的支管可能在主管的左側排放也可能在主管的右側排放，所以，在為用戶簽定加工排泥閥的合同時，要特別注意排放方向，即主管道承口的朝向。
